One Operator, Many Robots: commanding UAV–UGV teams with natural languageUn operador, muchos robots: comandar equipos UAV–UGV con lenguaje natural

September 19, 2026Submitted to IEEE SSRR 2026 (under review)Enviado a IEEE SSRR 2026 (en revisión)

Imagine a rescue mission in a large, unstructured area: you need to cover ground fast, find anyone who might be lying there, and get help to them quickly. Now imagine doing all of that with a single person giving voice commands to a whole team of drones and one ground robot — no joysticks, no programming, no control room full of specialists. That is the vision behind our latest work, One Operator, Many Robots: Natural-Language Command of UAV–UGV Teams for Search, Victim Detection, and Rescue, submitted to IEEE SSRR 2026. It builds directly on Swarm-Steward and takes it one crucial step further: connecting what the drones see with what the ground robot does.Imagina una misión de rescate en un área grande y desestructurada: hay que cubrir terreno rápido, encontrar a quien pueda estar allí tirado, y llegar con ayuda cuanto antes. Ahora imagina hacer todo eso con una sola persona dando órdenes por voz a un equipo entero de drones y un robot terrestre — sin joysticks, sin programación, sin una sala de control llena de especialistas. Esa es la visión de nuestro último trabajo, One Operator, Many Robots: Natural-Language Command of UAV–UGV Teams for Search, Victim Detection, and Rescue, enviado a IEEE SSRR 2026. Se apoya directamente en Swarm-Steward y da un paso crucial más: conectar lo que los drones ven con lo que el robot terrestre hace.

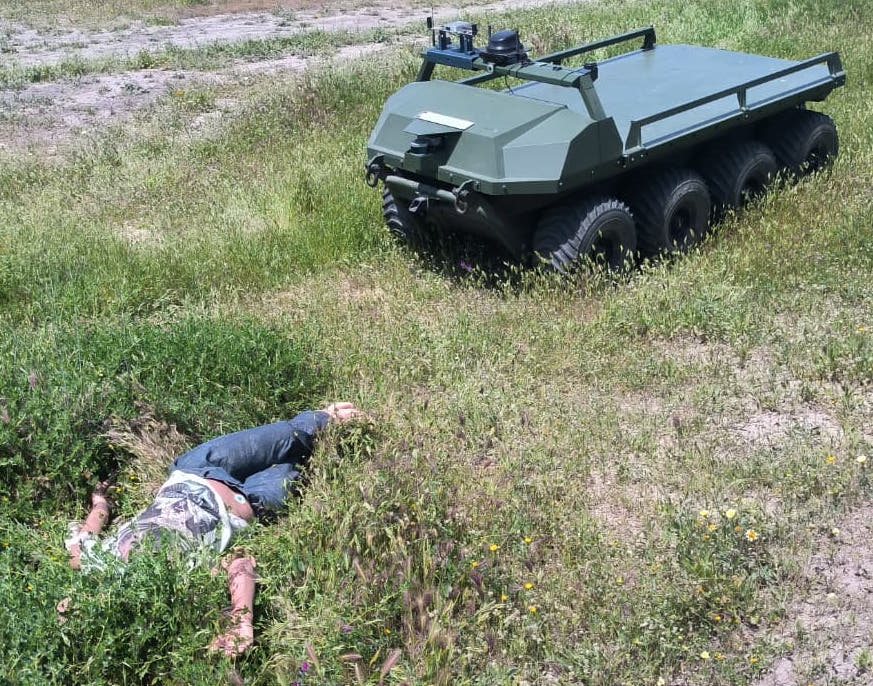

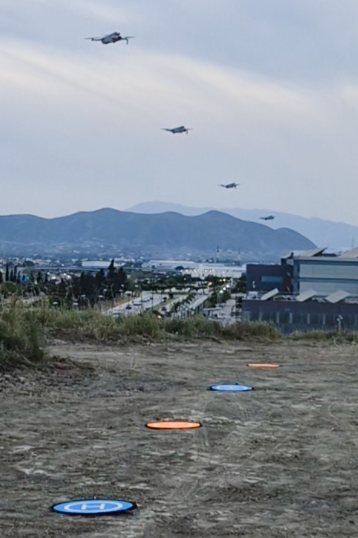

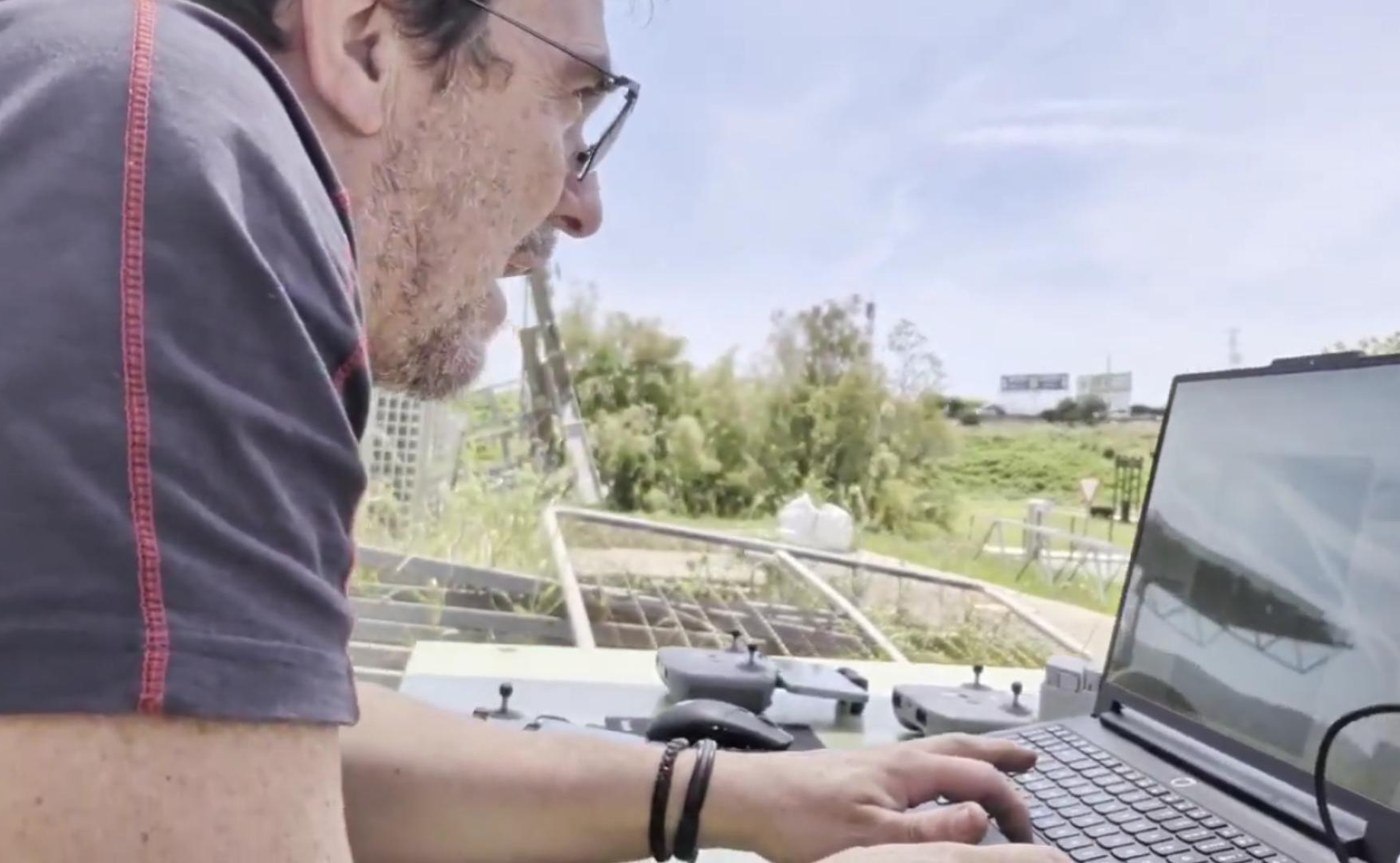

Figure 1 shows the end-to-end workflow demonstrated in the field: (a) voice-driven mission control, (b) multi-UAV aerial search and victim localization, and (c) UGV deployment toward the confirmed victim location.La Figura 1 muestra el flujo de trabajo completo demostrado en campo: (a) control de misión por voz, (b) búsqueda aérea multi-UAV y localización de víctimas, y (c) despliegue del UGV hacia la ubicación confirmada de la víctima.

Figure 1Figura 1 — End-to-end SAR workflow demonstrated in the field: (a) voice-driven mission control with Swarm-Steward, (b) multi-UAV aerial search and victim localization, and (c) UGV deployment toward the confirmed victim location.Flujo de trabajo SAR completo demostrado en campo: (a) control de misión por voz con Swarm-Steward, (b) búsqueda aérea multi-UAV y localización de víctimas, y (c) despliegue del UGV hacia la ubicación confirmada de la víctima.

From aerial search to ground responseDe la búsqueda aérea a la respuesta terrestre

Search-and-rescue operations require rapid area coverage, reliable victim localization, and fast deployment of response assets — but connecting aerial perception with ground-robot action remains difficult for non-expert operators. During autonomous lawnmower-style search, DJI Mini 4 Pro UAVs stream video and telemetry to a perception pipeline that applies a YOLO26l aerial person detector, tracks detections over time, and projects candidate victims to ground coordinates using UAV pose, gimbal state, camera geometry, and terrain elevation.Las operaciones de búsqueda y rescate requieren cobertura rápida del área, localización fiable de víctimas y despliegue veloz de los recursos de respuesta — pero conectar la percepción aérea con la acción del robot terrestre sigue siendo difícil para operadores no expertos. Durante la búsqueda autónoma en barrido, los DJI Mini 4 Pro transmiten vídeo y telemetría a un pipeline de percepción que aplica un detector de personas aéreas YOLO26l, sigue las detecciones en el tiempo y proyecta las víctimas candidatas a coordenadas de suelo usando la pose del UAV, el estado del gimbal, la geometría de cámara y la elevación del terreno.

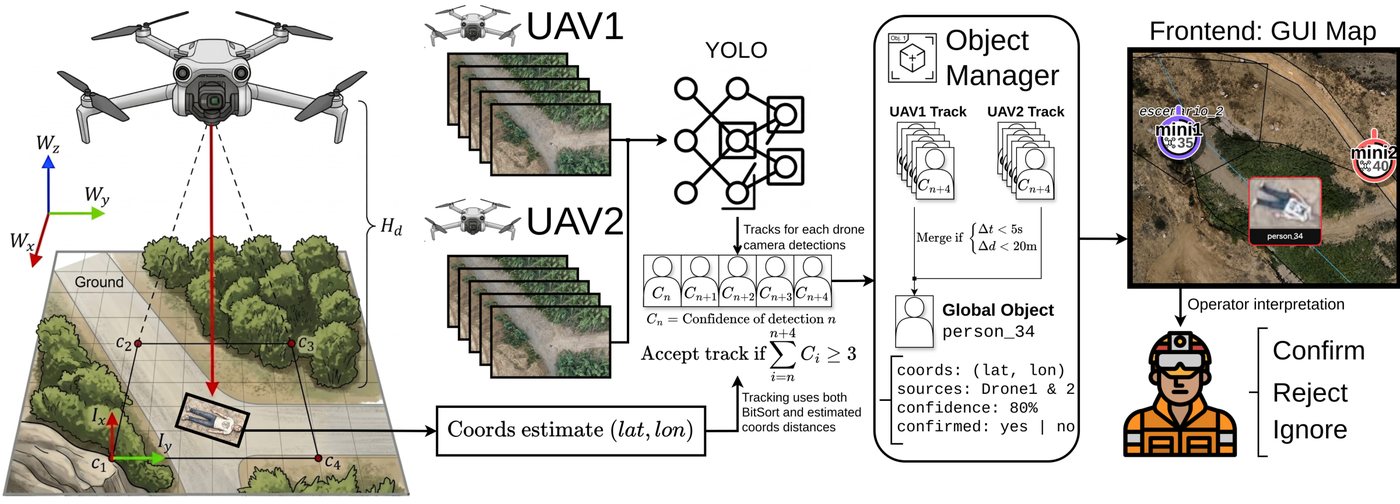

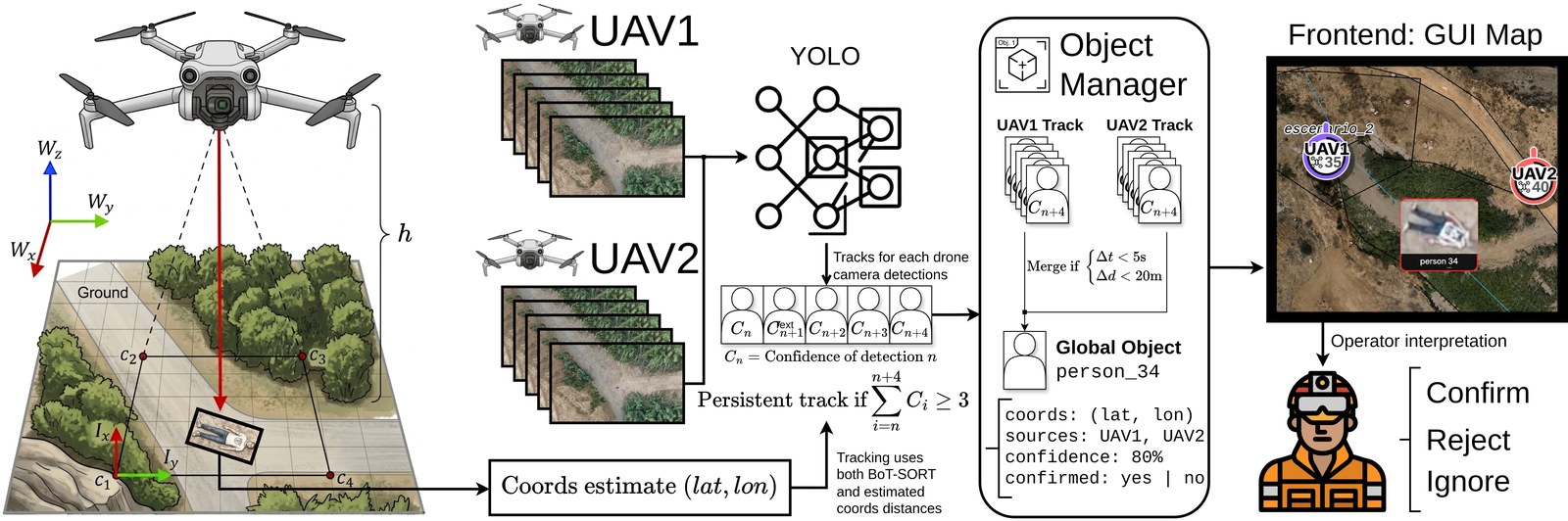

Figure 2 shows the full detection and object-fusion pipeline: video streams are sampled and processed by the custom YOLO26l detector, detections are geolocated using telemetry and camera geometry, accumulated into accepted per-UAV tracks, fused across UAVs by the Object Manager, and surfaced to the operator as candidate objects that can be confirmed, rejected, or allowed to expire.La Figura 2 muestra el pipeline completo de detección y fusión de objetos: los streams de vídeo se muestrean y procesan con el detector YOLO26l propio, las detecciones se geolocalizan con telemetría y geometría de cámara, se acumulan en tracks aceptados por UAV, se fusionan entre UAVs mediante el Object Manager, y se presentan al operador como objetos candidatos que pueden confirmarse, rechazarse o dejar expirar.

Victim-detection and object-fusion pipeline from UAV video to confirmed candidates — Figure 2Figura 2 — Victim-detection and object-fusion pipeline. UAV video streams are sampled and processed by the custom YOLO26l person detector. Detections are geolocated using telemetry and camera geometry, accumulated into accepted per-UAV tracks, fused across UAVs by the Object Manager, and surfaced to the operator as candidate objects that can be confirmed, rejected, or allowed to expire.Pipeline de detección de víctimas y fusión de objetos. Los streams de vídeo de los UAV se muestrean y procesan con el detector de personas YOLO26l propio. Las detecciones se geolocalizan con telemetría y geometría de cámara, se acumulan en tracks aceptados por UAV, se fusionan entre UAVs mediante el Object Manager, y se presentan al operador como objetos candidatos que pueden confirmarse, rechazarse o dejar expirar.

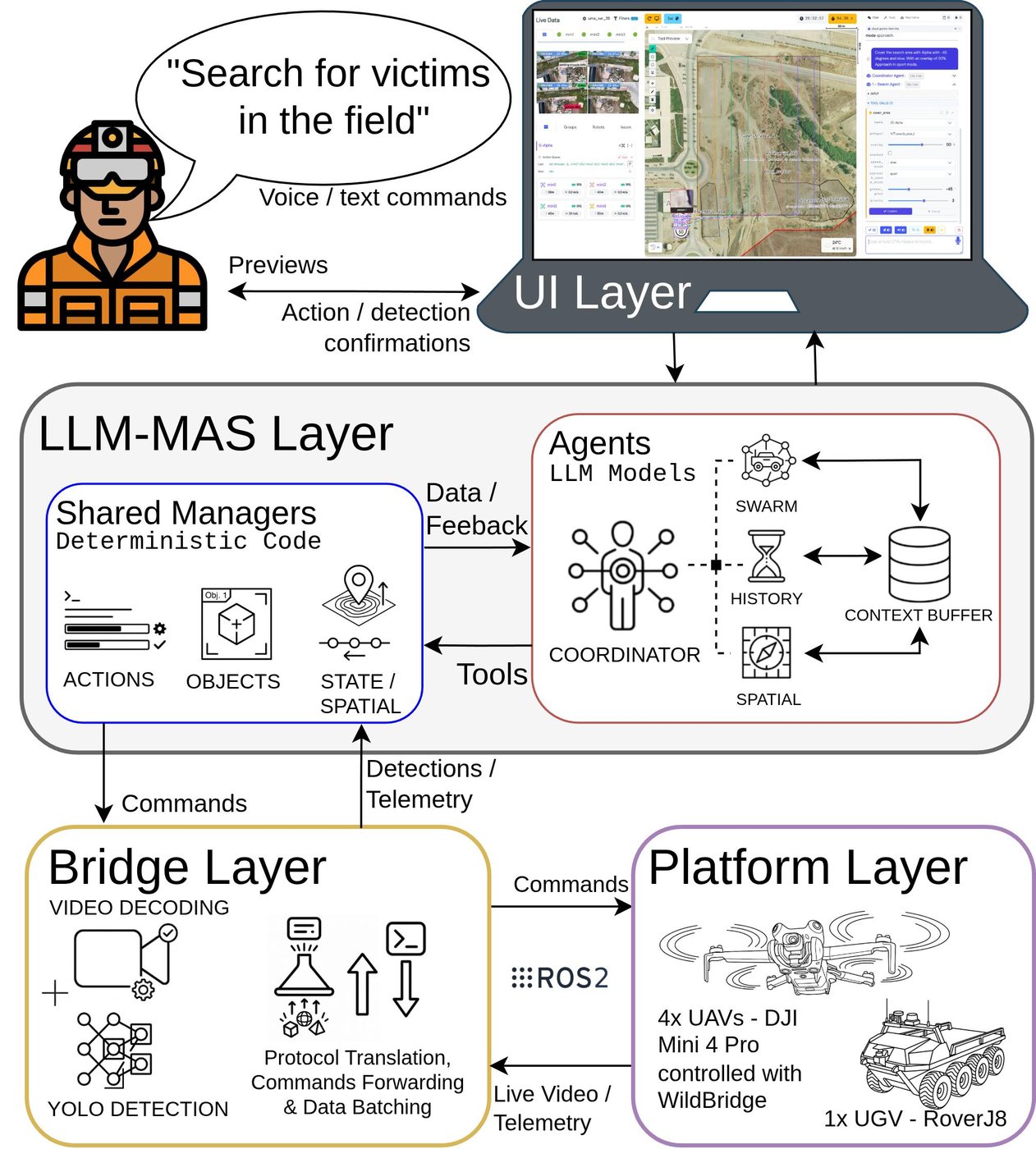

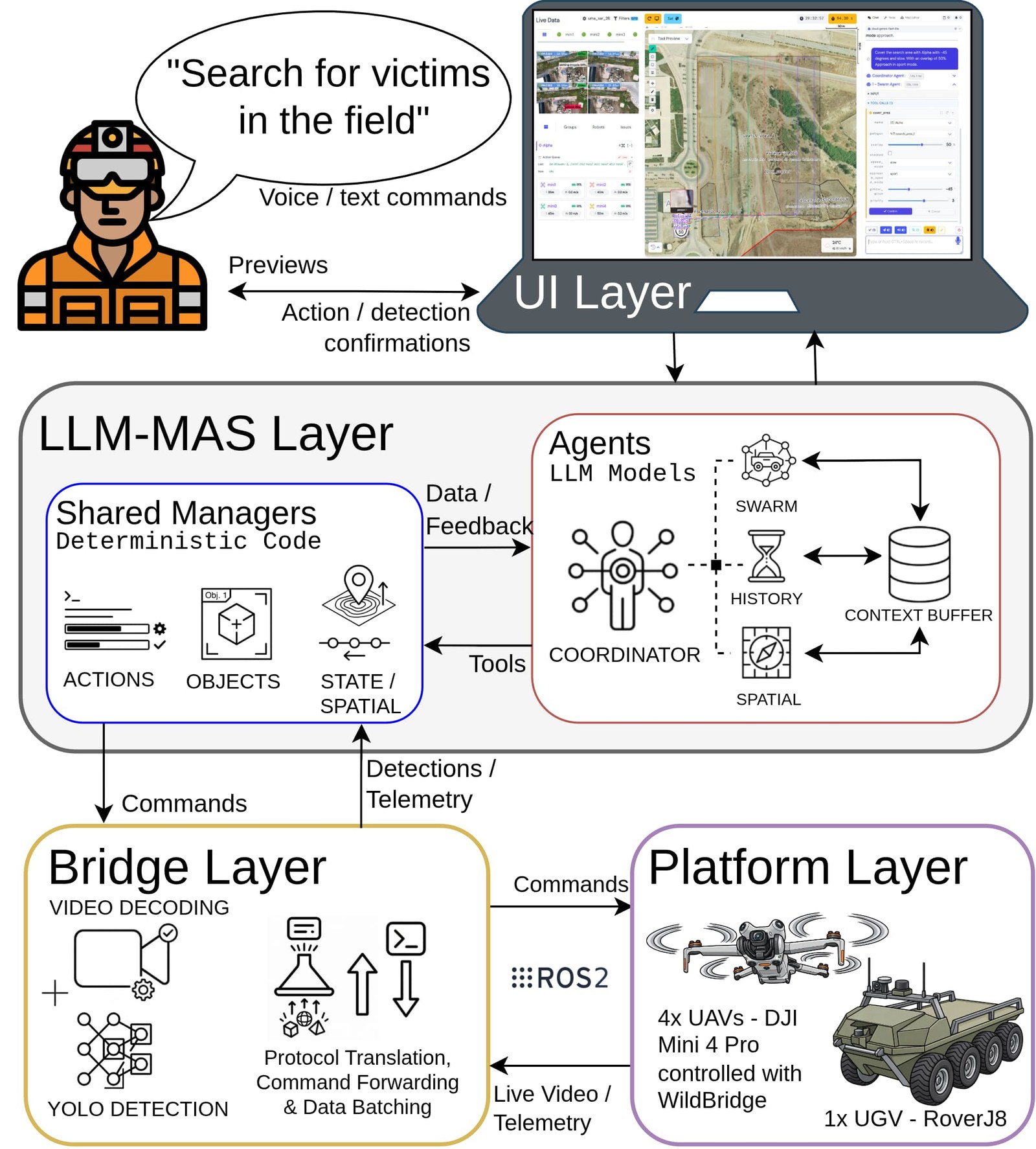

Accepted tracks are surfaced on the mission map as dynamic entities that the operator can confirm or reject — and once confirmed, they can be referenced in follow-up voice commands, for example to send a UAV to monitor the victim or to dispatch the UGV toward a nearby rescue position. Figure 3 shows the extended architecture: the UI layer supports natural-language commands, previews, and confirmations; the LLM-MAS layer coordinates agents and deterministic managers; the bridge layer performs protocol translation, video decoding, detection, and data batching; and the platform layer contains the UAV and UGV robots.Los tracks aceptados aparecen en el mapa de misión como entidades dinámicas que el operador puede confirmar o rechazar — y una vez confirmados, pueden referenciarse en órdenes de voz posteriores, por ejemplo para enviar un UAV a vigilar a la víctima o despachar el UGV hacia una posición de rescate cercana. La Figura 3 muestra la arquitectura extendida: la capa de UI soporta comandos de lenguaje natural, previsualizaciones y confirmaciones; la capa LLM-MAS coordina agentes y managers deterministas; la capa bridge hace la traducción de protocolos, decodificación de vídeo, detección y batching de datos; y la capa de plataforma contiene los robots UAV y UGV.

Extended Swarm-Steward architecture: UI, LLM-MAS, bridge and platform layers — Figure 3Figura 3 — Extended Swarm-Steward architecture for aerial search and ground response. The UI layer supports natural-language commands, previews, and confirmations; the LLM-MAS layer coordinates agents and deterministic managers; the bridge layer performs protocol translation, video decoding, detection, and data batching; and the platform layer contains the UAV and UGV robots.Arquitectura extendida de Swarm-Steward para búsqueda aérea y respuesta terrestre. La capa de UI soporta comandos de lenguaje natural, previsualizaciones y confirmaciones; la capa LLM-MAS coordina agentes y managers deterministas; la capa bridge hace traducción de protocolos, decodificación de vídeo, detección y batching de datos; y la capa de plataforma contiene los robots UAV y UGV.

Training the aerial person detectorEntrenando el detector de personas aéreas

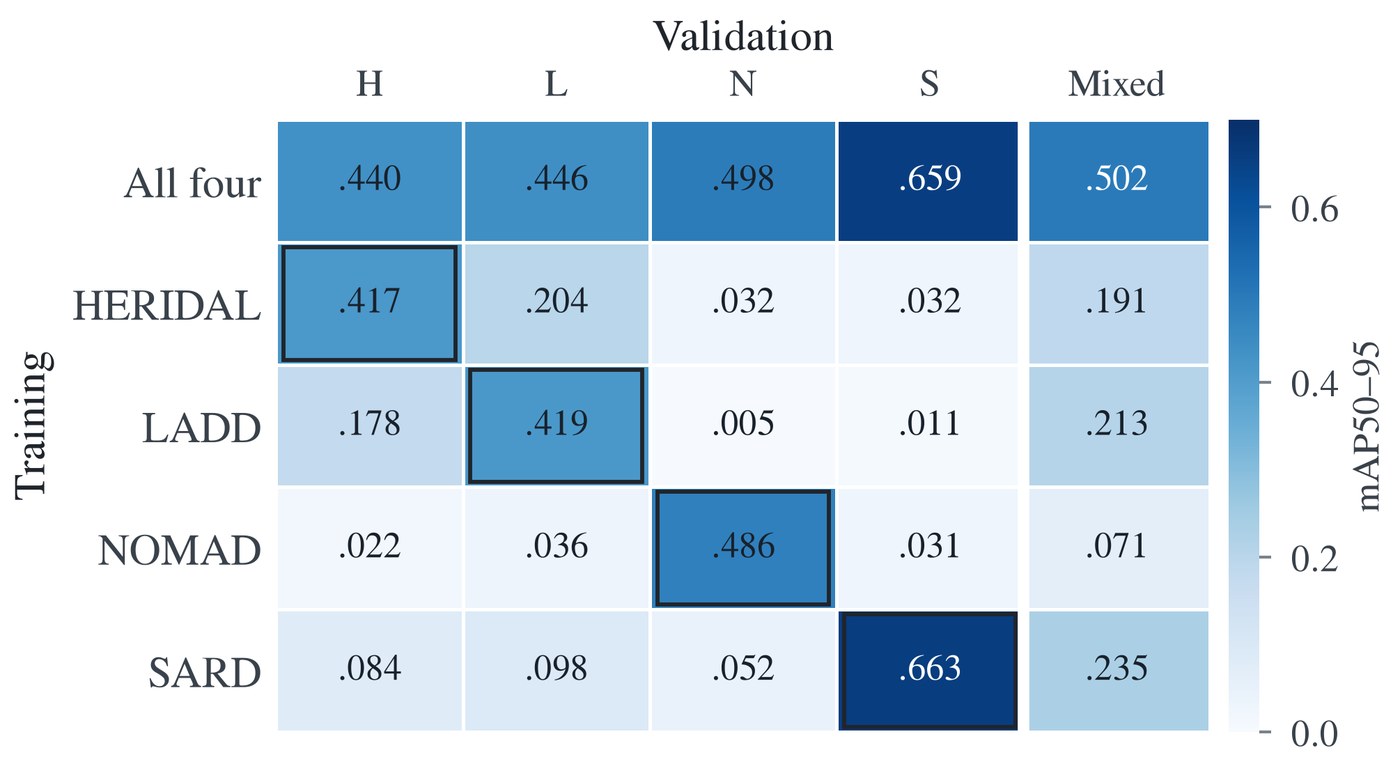

Because aerial person detection at these altitudes is different from ground-level detection, we trained a custom YOLO26l model on a merged set of four aerial-person datasets — SARD, HERIDAL, LaDD, and NOMAD — summarized in Table 1.Como la detección de personas aérea a estas altitudes difiere de la detección a nivel de suelo, entrenamos un modelo YOLO26l propio sobre una fusión de cuatro datasets de personas aéreas — SARD, HERIDAL, LaDD y NOMAD — resumidos en la Tabla 1.

Dataset	Orig. imgs	Used	Val. imgs	Selection / preprocessing
SARD	1,183	1,000	200	Person-like classes collapsed to person; largest avg bbox area preferred
HERIDAL	1,546	~985	197	CSV labels converted to YOLO; largest avg bbox area preferred
LaDD	1,220	1,000	200	COCO labels converted to YOLO; largest avg bbox area preferred
NOMAD	20,752	1,000	200	Altitude-stratified 10/30/50 m sampling with round-robin actor selection

Four aerial-person datasets merged and relabeled to a common person class (~4,000 training images).

Table 1Tabla 1 — Training data used for the AerialPerson-Mix detector. Four aerial-person datasets merged and relabeled to a common person class (~4,000 training images).Datos de entrenamiento del detector AerialPerson-Mix. Cuatro datasets de personas aéreas fusionados y reetiquetados a una clase person común (~4.000 imágenes de entrenamiento).

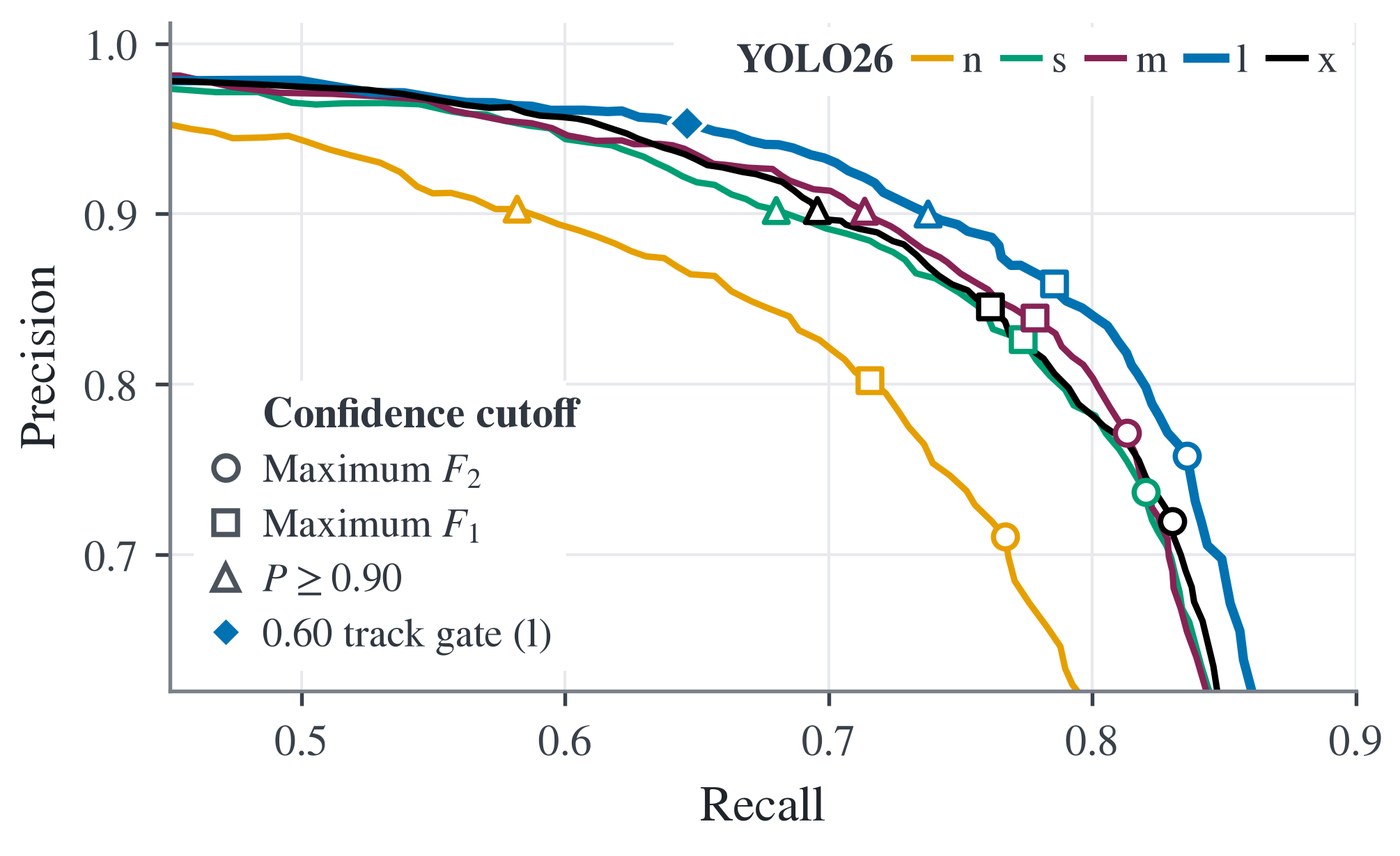

On a balanced validation split, YOLO26l reached mAP50 = 0.832 and mAP50–95 = 0.501, the best of the whole sweep while retaining stronger recall than the larger YOLO26x — see Table 2. Inference runs on the ground station (RTX 5090), so throughput was never the bottleneck in the field.En una partición de validación balanceada, YOLO26l alcanzó mAP50 = 0,832 y mAP50–95 = 0,501, lo mejor de todo el barrido manteniendo mejor recall que el YOLO26x más grande — ver Tabla 2. La inferencia corre en la ground station (RTX 5090), así que el throughput nunca fue el cuello de botella en campo.

Model	P	R	mAP50	mAP50–95	FPS	Size
YOLO26n	0.803	0.713	0.774	0.412	523.18	5.1 MiB
YOLO26s	0.844	0.765	0.823	0.467	490.58	19.4 MiB
YOLO26m	0.856	0.766	0.819	0.487	254.90	42.0 MiB
YOLO26l (chosen)	0.847	0.779	0.832	0.501	223.25	50.5 MiB
YOLO26x	0.860	0.747	0.814	0.500	111.75	112.8 MiB

YOLO26l selected: best mAP50–95 (0.501) while retaining stronger recall than YOLO26x and a much smaller checkpoint. Inference runs on the ground station (RTX 5090), not onboard the DJI UAVs.

Table 2Tabla 2 — Balanced validation results and inference-only throughput for the YOLO26 model sweep. FPS was measured on the ground-station laptop with an NVIDIA RTX 5090. YOLO26l selected: best mAP50–95 (0.501) while retaining stronger recall than YOLO26x and a much smaller checkpoint.Resultados de validación balanceada y throughput solo-inferencia del barrido de modelos YOLO26. FPS medido en el portátil de la ground station con una NVIDIA RTX 5090. YOLO26l elegido: mejor mAP50–95 (0,501) con mejor recall que YOLO26x y un checkpoint mucho menor.

Twelve outdoor experimentsDoce experimentos en exteriores

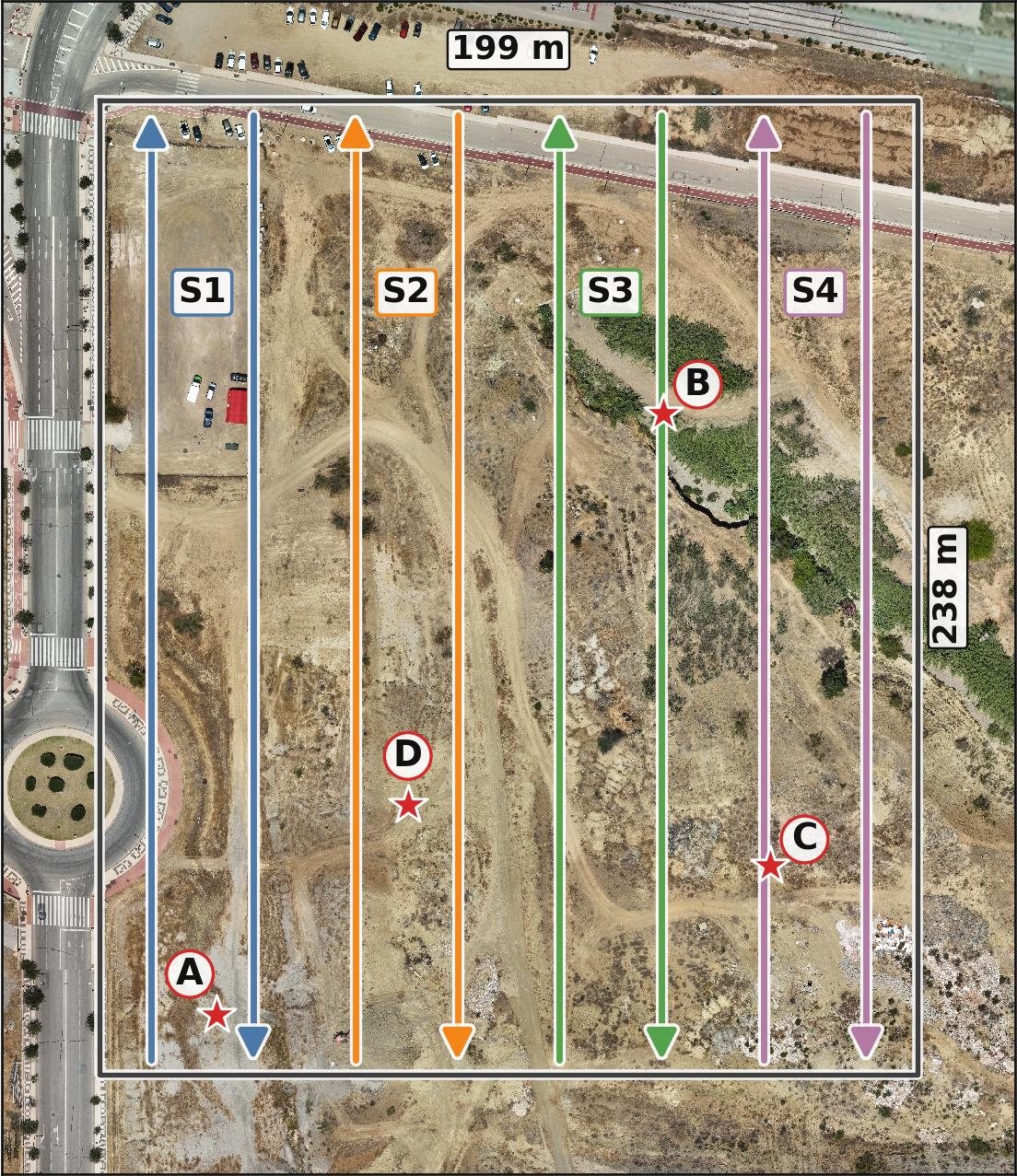

We evaluated the system in 12 outdoor experiments over a 47,362 m² unstructured area, covering four victim placements, one-, two-, and four-UAV teams, different gimbal angles, and search speeds. Figure 4 shows the search area, the planned lawnmower sweeps, and drone-view examples of the four victim placements (a–d), with the full search area and sweep plan below.Evaluamos el sistema en 12 experimentos en exteriores sobre un área desestructurada de 47.362 m², cubriendo cuatro colocaciones de víctima, equipos de uno, dos y cuatro UAVs, distintos ángulos de gimbal y velocidades de búsqueda. La Figura 4 muestra el área de búsqueda, los barridos planeados y ejemplos desde el dron de las cuatro colocaciones de víctima (a–d), con el área completa y el plan de barrido debajo.

Location A — Figure 4Figura 4 — Search area, planned lawnmower sweeps, and drone-view examples of the four victim placements used in the real-world experiments. The area spans approximately 199 m × 238 m, corresponding to 47,362 m² (4.74 ha). One UAV flies all sweeps, two UAVs split the area into two groups, and four UAVs each take one sweep region (colored paths S1–4 denote different sweep regions).Área de búsqueda, barridos planeados y ejemplos desde el dron de las cuatro colocaciones de víctima usadas en los experimentos reales. El área abarca aproximadamente 199 m × 238 m, es decir 47.362 m² (4,74 ha). Un UAV vuela todos los barridos, dos UAVs dividen el área en dos grupos, y cuatro UAVs toman cada uno una región de barrido (los caminos coloreados S1–4 denotan distintas regiones).

Location B — Figure 4Figura 4 — Search area, planned lawnmower sweeps, and drone-view examples of the four victim placements used in the real-world experiments. The area spans approximately 199 m × 238 m, corresponding to 47,362 m² (4.74 ha). One UAV flies all sweeps, two UAVs split the area into two groups, and four UAVs each take one sweep region (colored paths S1–4 denote different sweep regions).Área de búsqueda, barridos planeados y ejemplos desde el dron de las cuatro colocaciones de víctima usadas en los experimentos reales. El área abarca aproximadamente 199 m × 238 m, es decir 47.362 m² (4,74 ha). Un UAV vuela todos los barridos, dos UAVs dividen el área en dos grupos, y cuatro UAVs toman cada uno una región de barrido (los caminos coloreados S1–4 denotan distintas regiones).

Three placements produced successful detections with best localization errors of 1.21 m, 2.29 m, and 1.92 m — and the difficult placement (location C) highlighted the influence of terrain, visibility, viewpoint, and GNSS stability. Table 3 reports the representative outcomes per scenario.Tres colocaciones produjeron detecciones exitosas con errores de localización mínimos de 1,21 m, 2,29 m y 1,92 m — y la colocación difícil (ubicación C) puso de manifiesto la influencia del terreno, la visibilidad, el punto de vista y la estabilidad GNSS. La Tabla 3 recoge los resultados representativos por escenario.

Scenario (Loc./N)	Speed (m/s)	Gimbal	Detector	Alt. (m)	Track det.	Mean err. (m)	Mean conf.
A / 1	2	−90°	mini4	35	18	1.21 ± 0.58	0.67 ± 0.18
A / 2	2	−90°	mini2	40	50	1.99 ± 0.78	0.52 ± 0.12
A / 4	2	−90°	mini3	45	15	2.41 ± 0.51	0.73 ± 0.11
B / 1	4	−45°	mini4	35	38	8.80 ± 1.46	0.74 ± 0.14
B / 2	4	−45°	mini2	40	10	7.09 ± 1.25	0.60 ± 0.14
B / 4	2	−90°	mini2	40	34	2.29 ± 0.29	0.67 ± 0.14
C / 4	4	−90°	—	—	—	—	—
C / 4	4	−45°	—	—	—	—	—
D / 1	4	−45°	mini1	35	17	9.33 ± 0.56	0.66 ± 0.13
D / 2	4	−45°	mini2	40	12	3.13 ± 0.76	0.65 ± 0.16
D / 4	4	−45°	mini3	45	9	1.92 ± 0.06	0.47 ± 0.14
D / 1	4	−90°	mini1	80	47	6.37 ± 2.85	0.66 ± 0.13

Locations A, B, D localized within 10 m; location C (difficult placement) was not localized. A / 1 and B / 1 at 35 m used mini4; D / 1 at 80 m used mini1.

Table 3Tabla 3 — Representative search-experiment localization outcomes. Scenario is reported as Loc./N, where Loc. is the victim placement and N is the number of UAVs. Dashes indicate not-found cases where visual inspection confirmed that the detector did not observe the victim. Locations A, B, D localized within 10 m; location C (difficult placement) was not localized.Resultados representativos de localización de los experimentos de búsqueda. El escenario se indica como Loc./N, donde Loc. es la colocación de la víctima y N el número de UAVs. Los guiones indican casos no encontrados donde la inspección visual confirmó que el detector no observó a la víctima. Las ubicaciones A, B, D se localizaron dentro de 10 m; la ubicación C (colocación difícil) no se localizó.

From detection to rescue responseDe la detección a la respuesta de rescate

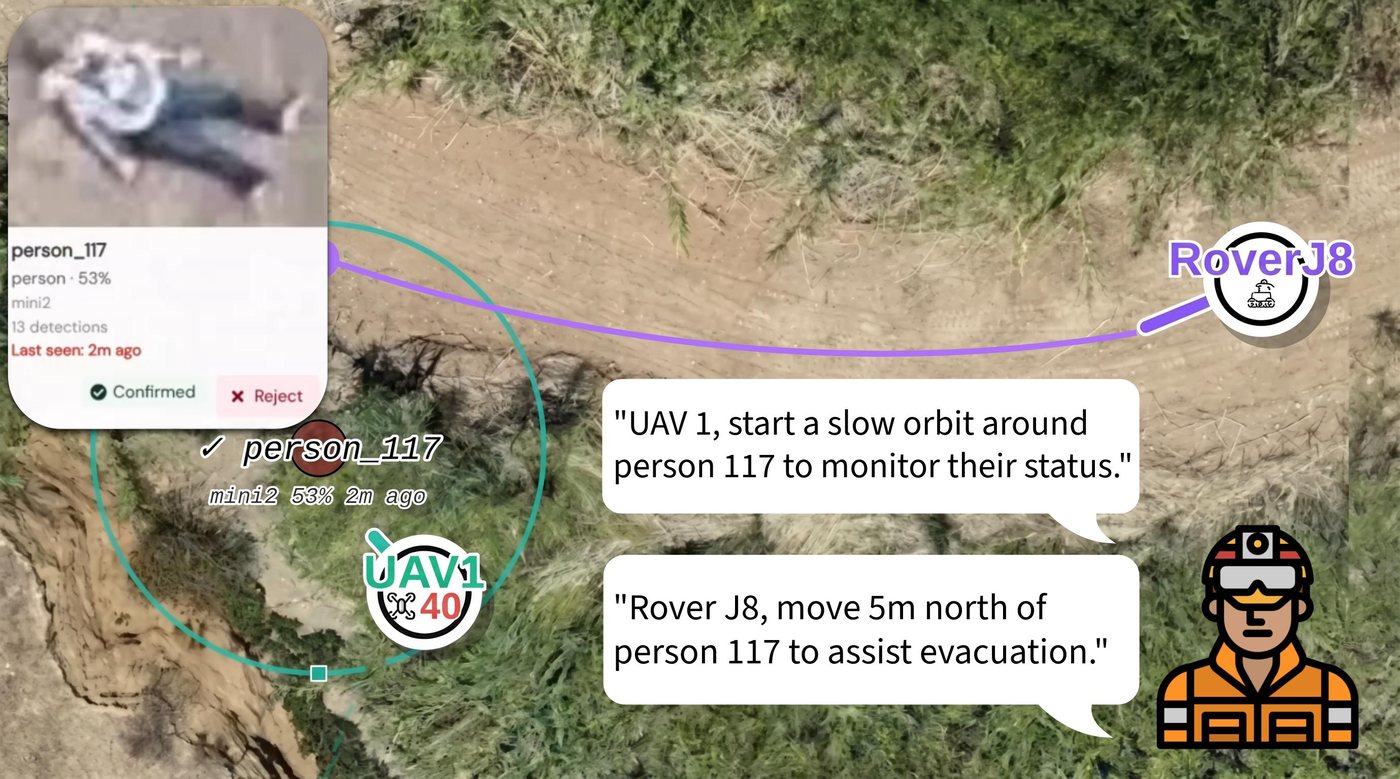

Once the operator confirms a candidate, the victim becomes a shared mission target that can be referenced in follow-up voice commands — for example, commanding a UAV to orbit the victim for continued monitoring while the UGV is dispatched to a position 5 m north to assist with evacuation without driving directly over the person. Figure 5 shows this post-detection response.Una vez el operador confirma un candidato, la víctima se convierte en un objetivo de misión compartido que puede referenciarse en órdenes de voz posteriores — por ejemplo, ordenar a un UAV orbitar a la víctima para vigilancia continua mientras el UGV se despacha a una posición 5 m al norte para asistir en la evacuación sin pasar por encima de la persona. La Figura 5 muestra esta respuesta post-detección.

UGV Rover J8 driving toward a confirmed victim location — Figure 5Figura 5 — Post-detection response after operator confirmation. After mini2 detects the candidate person_117 and the operator confirms it, the victim becomes a shared mission target that can be referenced in follow-up voice commands. In this example, UAV 1 is commanded to orbit the victim for continued monitoring while mini2 continues searching the area, and the UGV Rover J8 is sent to a position 5 m north of the victim to assist with evacuation without driving directly over the person.Respuesta post-detección tras la confirmación del operador. Cuando mini2 detecta al candidato person_117 y el operador lo confirma, la víctima se convierte en un objetivo de misión compartido referenciable en órdenes de voz posteriores. En este ejemplo, el UAV 1 recibe la orden de orbitar a la víctima para vigilancia continua mientras mini2 sigue buscando el área, y el UGV Rover J8 se envía a una posición 5 m al norte de la víctima para asistir en la evacuación sin pasar por encima de la persona.

Feedback from a professional firefighterOpinión de un bombero profesional

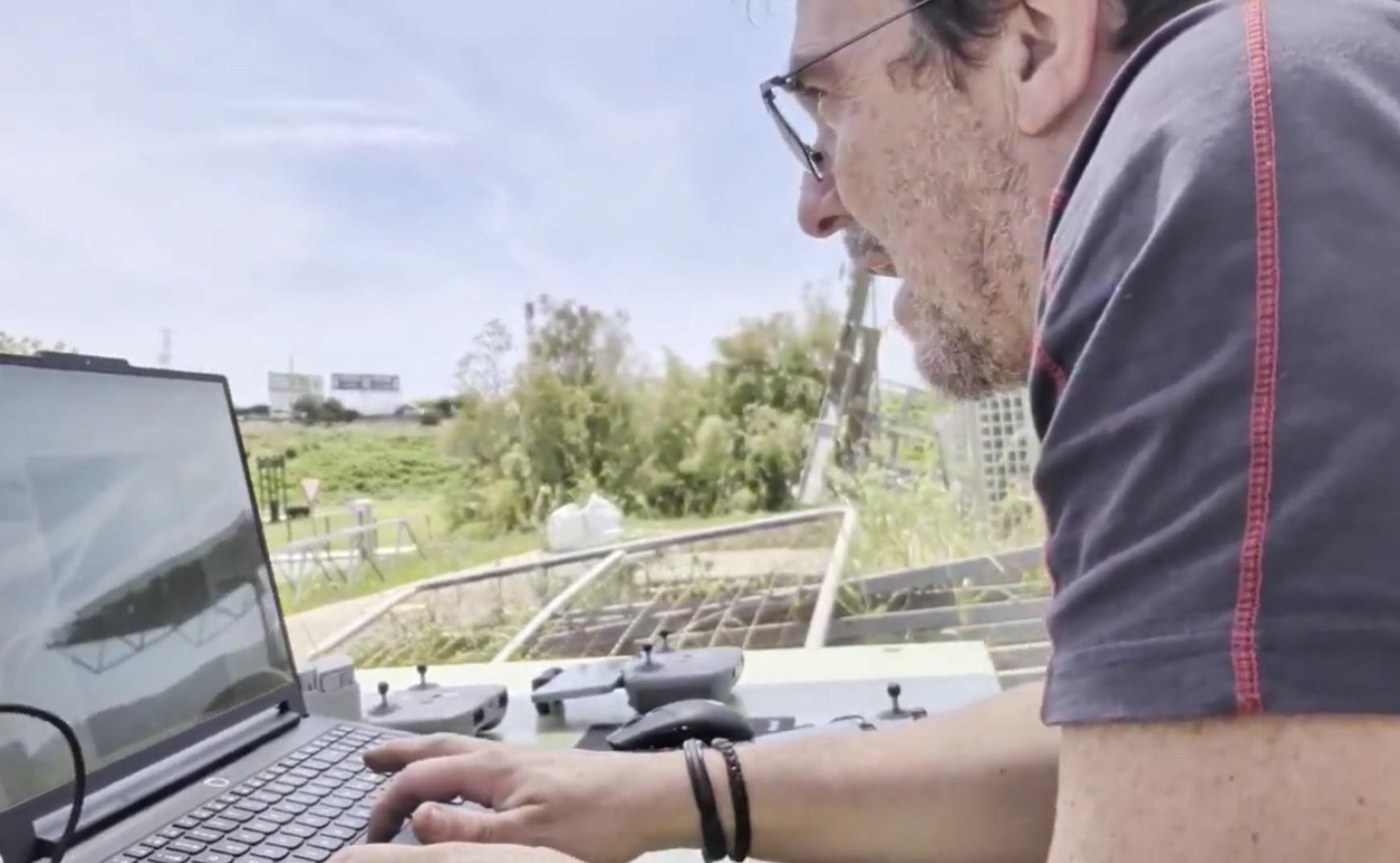

A professional firefighter from Benalmádena (Málaga) joined the field demonstration and gave direct operational feedback, supporting the relevance of sector-based search, persistent no-go areas, human confirmation, adaptive UAV inspection, and fast interruption mechanisms for SAR-oriented multi-robot deployment.Un bombero profesional de Benalmádena (Málaga) se unió a la demostración de campo y dio feedback operativo directo, apoyando la relevancia de la búsqueda por sectores, las áreas de no-paso persistentes, la confirmación humana, la inspección adaptativa con UAVs y los mecanismos de interrupción rápida para el despliegue multi-robot orientado a SAR.

A. Jarabo-Peñas, J. Bravo-Arrabal, E.G.A. Rolland, A.L. Christensen. Submitted to IEEE SSRR 2026. Supported by the Independent Research Fund Denmark (grant 4264-00105B, NAMUR project). Also on the NAMUR site.A. Jarabo-Peñas, J. Bravo-Arrabal, E.G.A. Rolland, A.L. Christensen. Enviado a IEEE SSRR 2026. Financiado por el Independent Research Fund Denmark (grant 4264-00105B, proyecto NAMUR). También en la web de NAMUR.
